Cua compressor xam cov mis thiab cov hauv paus ntsiab lus!
Raws li tus kws tshaj lij ntawm cov tshuab cua compressors, ntxiv rau kev nkag siab txog cov khoom lag luam ntawm koj lub tuam txhab, qee qhov kev suav nrog hauv kab lus no kuj tseem ceeb, txwv tsis pub, koj cov keeb kwm yav dhau los yuav daj ntseg heev.

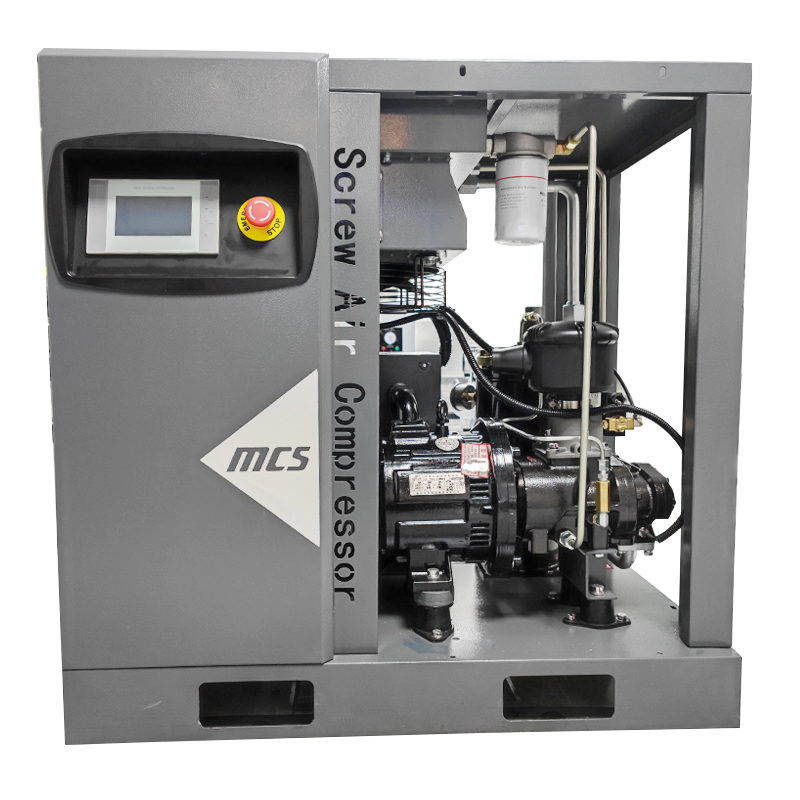

(Schematic daim duab, tsis sib xws rau ib yam khoom tshwj xeeb hauv kab lus)
1. Derivation of unit conversion of "standard square" and "cubic"
1Nm3 / min (tus qauv square) s1.07m3 / min
Yog li ntawd, qhov kev hloov dua siab tshiab no tuaj txog li cas?Hais txog lub ntsiab txhais ntawm tus qauv square thiab cubic:
pV = nRT
Nyob rau hauv ob lub xeev, lub siab, tus nqi ntawm cov teeb meem, thiab qhov tsis tu ncua yog tib yam, thiab qhov sib txawv tsuas yog qhov kub thiab txias (thermodynamic kub K) yog txiav tawm: Vi / Ti = V2 / T2 (uas yog, Gay Lussac txoj cai)
Piv txwv li: V1, Ti yog tus qauv cubes, V2, T2 yog cubes
Ces: V1: V2 = Ti: T2
yog: Vz=273:293
Yog li: Vis 1.07V2
Cov txiaj ntsig: 1Nm3 / mins 1.07m3 / min
Qhov thib ob, sim xam cov roj noj ntawm lub tshuab cua compressor
Rau lub tshuab cua compressor nrog 250kW, 8kg, kev hloov pauv ntawm 40m3 / min, thiab cov roj cov ntsiab lus ntawm 3PPM, cov roj yuav siv pes tsawg litres ntawm kev siv theoretically yog tias nws khiav rau 1000 teev?
teb:
Roj noj ib cubic meters ib feeb:
3 x 1.2 = 36 mg/m3
, 40 cubic meters ib feeb roj noj:
40 × 3.6 / 1000 = 0.144g
Roj noj tom qab khiav rau 1000 teev:
-1000x60x0.144 = 8640g = 8.64 kg
Hloov mus rau ntim 8.64 / 0.8 = 10.8L
(Qhov tseem ceeb ntawm lubricating roj yog hais txog 0.8)
Cov saum toj no tsuas yog kev siv roj theoretical xwb, qhov tseeb nws yog ntau dua li tus nqi no (cov roj cais cov tub ntxhais lim dej tseem poob qis), yog xam raws li 4000 teev, 40 cubic cua compressor yuav khiav tsawg kawg yog 40 litres (ob lub thoob) ntawm cov roj.Feem ntau, txog 10-12 chim (18 liters / chim) yog refueled rau txhua tus txij nkawm ntawm 40-square-meter cua compressor, thiab roj noj yog li 20%.
3. Kev suav ntawm lub toj siab roj ntim
Xam cov kev hloov ntawm cov cua compressor los ntawm lub tiaj mus rau toj siab:
Citation formula:
V1/V2 = R2/R1
V1 = huab cua ntim hauv thaj chaw tiaj, V2 = huab cua ntim hauv thaj chaw toj siab
R1 = compression ratio ntawm tiaj, R2 = compression piv ntawm toj siab
Piv txwv li: Lub tshuab cua compressor yog 110kW, qhov tso pa tawm yog 8bar, thiab qhov ntim ntws yog 20m3 / min.Dab tsi yog qhov kev hloov pauv ntawm tus qauv no ntawm qhov siab ntawm 2000 meters?Nrog rau barometric siab lub rooj sib haum rau qhov siab)
Kev daws: Raws li cov qauv V1 / V2 = R2 / R1
(label 1 yog tiaj, 2 yog toj siab)
V2=ViR1/R2R1=9/1=9
R2 = (8+0.85)/0.85=10.4
V2 = 20 x 9/10.4 = 17.3m3/min
Tom qab ntawd: cov pa ntim ntawm cov qauv no yog 17.3m3 / min ntawm qhov siab ntawm 2000 meters, uas txhais tau hais tias yog tias lub tshuab cua compressor no siv rau hauv toj siab, qhov tso pa tawm yuav tsum txo qis.
Yog li ntawd, yog tias cov neeg siv khoom hauv thaj chaw toj siab xav tau qee qhov huab cua compressed, lawv yuav tsum tau them sai sai rau seb qhov kev hloov ntawm peb lub tshuab cua compressor tuaj yeem ua tau raws li qhov yuav tsum tau ua tom qab high-altitude attenuation.
Nyob rau tib lub sijhawm, ntau tus neeg siv khoom tau muab tso rau lawv cov kev xav tau, tshwj xeeb tshaj yog cov tsim los ntawm lub koom haum tsim, ib txwm nyiam siv chav tsev ntawm Nm3 / min, thiab lawv yuav tsum tau them sai sai rau kev hloov dua siab tshiab ua ntej suav.
4. Kev suav sau lub sijhawm ntawm cua compressor
Nws siv sijhawm ntev npaum li cas rau lub tshuab cua compressor los sau lub tank?Txawm hais tias qhov kev suav no tsis muaj txiaj ntsig zoo, nws yog qhov tsis raug thiab tsuas yog qhov kwv yees ntawm qhov zoo tshaj plaws.Txawm li cas los xij, ntau tus neeg siv tseem kam sim cov qauv no tawm ntawm kev tsis ntseeg txog qhov tseeb ntawm qhov hloov pauv ntawm lub tshuab cua compressor, yog li tseem muaj ntau qhov xwm txheej rau qhov kev suav no.
Thawj yog lub hauv paus ntsiab lus ntawm qhov kev suav no: qhov tseeb nws yog qhov hloov pauv ntim ntawm ob lub xeev roj.Qhov thib ob yog vim li cas rau qhov kev ua yuam kev loj: thawj zaug, tsis muaj qhov xwm txheej los ntsuas qee cov ntaub ntawv tsim nyog ntawm qhov chaw, xws li qhov kub thiab txias, yog li nws tsuas yog tsis quav ntsej;thib ob, qhov tseeb ua haujlwm ntawm qhov ntsuas tsis tuaj yeem raug, xws li hloov mus rau Filling status.
Txawm li cas los xij, txawm li cas los xij, yog tias muaj kev xav tau, peb tseem yuav tsum paub tias hom kev suav ua li cas:
Piv txwv: Nws siv sijhawm ntev npaum li cas rau 10m3 / min, 8bar cua compressor los sau lub tank 2m3 roj?Piav: Dab tsi yog tag nrho?Uas yog hais tias, lub tshuab cua compressor txuas nrog 2 cubic meters ntawm cov roj cia, thiab cov roj cia qhov kawg valve Kaw kom txog thaum lub tshuab cua compressor hits 8 bar rau unload, thiab lub ntsuas siab ntawm lub thawv ntim roj kuj yog 8 bar. .Lub sijhawm no siv sijhawm ntev npaum li cas?Nco tseg: Lub sijhawm no yuav tsum tau suav txij thaum pib thauj cov cua compressor, thiab tsis tuaj yeem suav nrog lub hnub qub-delta hloov dua siab tshiab lossis cov txheej txheem ntawm zaus nce-hloov ntawm lub inverter.Qhov no yog vim li cas qhov kev puas tsuaj tiag tiag ntawm qhov chaw tsis tuaj yeem raug.Yog hais tias muaj ib tug bypass nyob rau hauv lub pipeline txuas nrog lub tshuab cua compressor, qhov yuam kev yuav me me yog hais tias lub tshuab cua compressor yog tag nrho loaded thiab sai sai hloov mus rau lub pipeline rau sau lub cua cia tank.
Thawj qhov yooj yim tshaj plaws (kwv yees):
Tsis hais txog qhov kub thiab txias:
piVi = pzVz (Boyle-Malliot Law) Los ntawm cov qauv no, nws pom tau tias qhov kev hloov pauv ntawm cov roj ntim yog qhov ua tau raws li qhov sib piv.
Ces: t=Vi/ (V2/R) min
(Tus naj npawb 1 yog qhov ntim ntawm lub thawv ntim cua, thiab 2 yog qhov ntim ntawm cov cua compressor)
t = 2m3/ (10m3/9) min = 1.8min
Nws yuav siv li 1.8 feeb kom them tag nrho, lossis li 1 feeb thiab 48 vib nas this
ua raws li ib tug me ntsis ntau complex algorithm
rau gauge siab)
piav
Q0 - Compressor ntim ntws m3 / min yam tsis muaj condensate:
Vk - tank ntim m3:
T - lub sij hawm nce nqi min;
px1 - compressor suction siab MPa:
Tx1 - compressor suction kub K:
pk1 - roj siab MPa nyob rau hauv cov roj cia tank thaum pib ntawm kev nce nqi;
pk2 - Gas siab MPa nyob rau hauv cov roj cia tank tom qab kawg ntawm kev nce nqi thiab kub tshuav nyiaj li cas:
Tk1 - roj kub K hauv lub tank thaum pib them nyiaj:
Tk2 - Gas kub K nyob rau hauv lub tank cia roj tom qab kawg ntawm cov roj them thiab thermal equilibrium
Tk - roj kub K hauv lub tank.
5. Kev suav ntawm huab cua siv cov cuab yeej pneumatic
Txoj kev ntsuas huab cua ntawm huab cua qhov system ntawm txhua lub tshuab pneumatic thaum nws ua haujlwm tsis tu ncua (siv tam sim ntawd thiab nres):
Qmax- qhov siab tshaj plaws cua noj yuav tsum tau
Hill - kev siv qhov tseem ceeb.Nws yuav siv sij hawm rau hauv tus account lub coefficient uas txhua yam khoom siv pneumatic yuav tsis siv tib lub sijhawm.Tus nqi empirical yog 0.95 ~ 0.65.Feem ntau, qhov ntau ntawm cov khoom siv pneumatic, qhov tsawg dua siv tib lub sijhawm, thiab tus nqi me dua, txwv tsis pub tus nqi loj dua.0.95 rau 2 pab kiag li lawm, 0.9 rau 4 pab kiag li lawm, 0.85 rau 6 pab kiag li lawm, 0.8 rau 8 pab kiag li lawm, thiab 0.65 rau ntau tshaj 10 li.
K1 - Leakage coefficient, tus nqi raug xaiv hauv tsev los ntawm 1.2 txog 15
K2 - Spare coefficient, tus nqi raug xaiv nyob rau hauv thaj tsam ntawm 1.2 ~ 1.6.
K3 - Tsis sib npaug coefficient
Nws txiav txim siab tias muaj qhov tsis sib xws hauv kev suav ntawm qhov nruab nrab ntawm kev siv roj hauv cov khoom siv roj, thiab nws tau teeb tsa kom ntseeg tau qhov kev siv siab tshaj plaws, thiab nws cov nqi yog 1.2.
~ 1.4 Kev xaiv kiv cua hauv tsev.
6. Thaum huab cua ntim tsis txaus, xam cov huab cua ntim qhov sib txawv
Vim tias cov khoom siv huab cua nce ntxiv, cov khoom siv cua tsis txaus, thiab yuav tsum tau muab cov cua compressors ntau npaum li cas los tswj cov ntsuas kev ua haujlwm siab tuaj yeem txaus siab.mis nyuj:
Q tiag - cov cua compressor ntws tus nqi xav tau los ntawm lub kaw lus nyob rau hauv lub xeev tiag tiag,
QOriginal - tus neeg caij tsheb khiav ntawm tus thawj cua compressor;
Pact - lub siab MPa uas tuaj yeem ua tiav raws li qhov tseeb;
P thawj - kev ua haujlwm siab MPa uas tuaj yeem ua tiav los ntawm kev siv thawj zaug;
AQ- volumetric ntws yuav tsum tau nce (m3 / min)
Piv txwv li: Tus thawj cua compressor yog 10 cubic meters thiab 8 kg.Tus neeg siv nce cov khoom siv thiab cov cua compressor tam sim no tuaj yeem ntaus 5 kg.Nug, pes tsawg cua compressor yuav tsum tau ntxiv kom tau raws li qhov xav tau ntawm huab cua ntawm 8 kg.
AQ = (0.8-0.5) / (0.5 + 0.1013)
s 4,99m3 / feeb
Yog li ntawd: yuav tsum muaj lub tshuab cua compressor nrog kev hloov pauv tsawg kawg 4.99 cubic meters thiab 8 kilograms.
Qhov tseeb, lub hauv paus ntsiab lus ntawm cov qauv no yog: los ntawm kev xam qhov sib txawv ntawm lub hom phiaj siab, nws suav nrog qhov feem ntawm qhov siab tam sim no.Qhov sib piv no yog siv rau qhov ntws ntawm cov cua compressor tam sim no, uas yog, tus nqi los ntawm lub hom phiaj ntws tau txais.
